PCB设计 AD24

该笔记是在学习AD24软件过程中遇到的一些列问题的记录，并且不断更新有关PCB绘制应注意的事项。

最常用的设计规则

1. 过孔 2. 线宽 3. 铺铜 4.间距

快捷操作指令

PCB版图绘制

• 对象浏览器 用于设置PWR nets; 快捷指令：DC

• 删除走线以及打孔 快捷指令: Alt + Q

• 整根连线 通过 tab 切换单根连线、整根连线以及焊盘等 快捷指令: 鼠标左键单击后 + tab
• 交叉探针 在PCB版图与原理图之间快速查找对应 快捷指令:TC
• 网络的控制（显示，隐藏） 快捷指令:N
• x,y的移动 快捷指令：M
• 板层的隐藏与显示 快捷指令：L
• 特殊粘贴，板层与板层交互的粘贴 快捷指令：EA
• 定位器文本，用于定位器件的text的位置 快捷指令：A
  • 快捷指令已修改为 5 text将位于器件右方：56
• 测量长度 快捷指令：ctrl + M
• 定义板框形状 D+S+D
• 设置原点 E+O+S

过孔，焊盘的区别

• 过孔via: 用于连接不同层的导线，一般Top layer 以及 bottom layer 会覆盖 绿油 Tended

• 焊盘pad: 固定元器件的引脚 (兼有过孔的功能)

过孔是不需要覆盖阻焊的 (覆盖阻焊层之后会漏出铜皮)。

焊盘和过孔的2D，3D视图

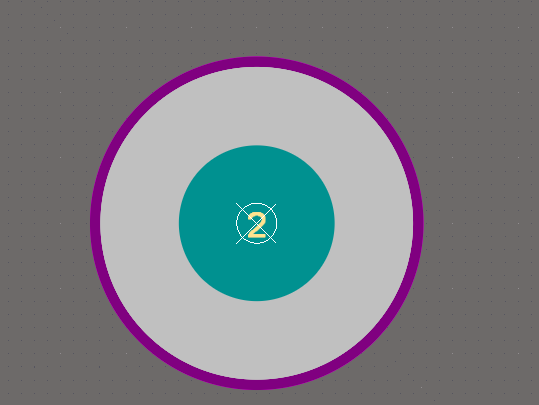

2D 焊盘

• 阻焊: 紫色部分 （阻焊是用来防止绿油的覆盖）
• 焊盘: 白色部分
• 过孔: 蓝色部分

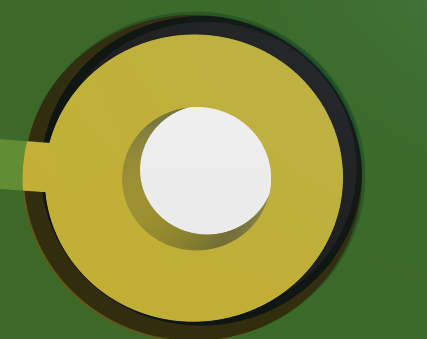

3D 焊盘

• 阻焊: 黑色部分 （阻焊是用来防止绿油的覆盖）
• 焊盘: 黄色部分
• 过孔: 白色部分

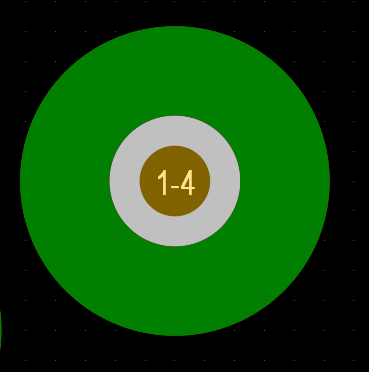

2D 过孔 分为Tented 和 没有 Tented

下图左边是没有阻焊的过孔Tented，右边是有阻焊的过孔without Tented

3D 过孔

左边视图是Top and Bottom 勾选Tended 的3D视图，右边是没有勾选的

连接

焊盘：十字连接
过孔：全连接

扇孔

扇孔的目的：1. 打孔占位 2. 减少回流路径

预先打孔是为了防止 不打孔 后面走线的时候很密集的时候无法打孔下去，绕很远连一根GND线，这种就很长的回流路径了会有电子干扰

丝印的调整

过孔不影响丝印的位置

丝印位号遵循的规则

1. 丝印位号不上阻焊，放置丝印生产之后缺失
2. 丝印位号清晰，字号推荐字宽/字高尺寸为 4/25mil、5/30mil、6/45mil
3. 保持方向一致性
